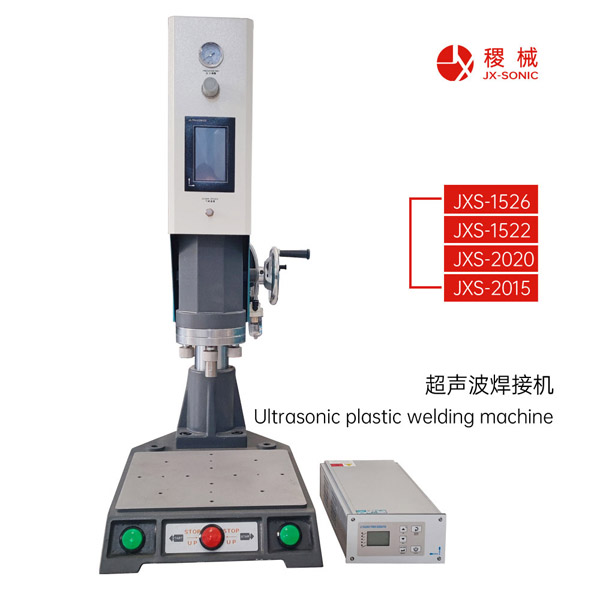

超聲波塑料焊接機【音波調諧】詳細操作步驟

> 前提條件：焊頭、變幅桿已經按扭力鎖緊到位，焊頭懸空，不接觸任何產品、工裝，氣缸抬起狀態。

> 禁止壓著產品做調諧，會調錯諧振點，容易燒換能器、發生器。

> 分兩種機型：手動調諧老款機型、自動追頻機型

 一、手動調諧機型（帶調諧電位器、電流表，20kHz最常見）

1. 安裝確認

    變幅桿與換能器、變幅桿與焊頭結合面擦拭干凈，無鋁屑油污；螺紋少量涂高溫潤滑脂，按設備說明書扭力鎖緊；確認焊頭標稱頻率和機器一致。

2. 設備上電，氣源正常，機頭抬起到高位，焊頭懸空，遠離工裝工件。

3. 找到面板上【音波測試 / 超聲測試】按鍵，是點動按鍵，按一下立刻松開，不要長按不放。

4. 一邊短暫點按音波測試，一邊緩慢旋轉調諧旋鈕（調諧電位器），觀察空載電流表讀數，同時聽焊頭聲音。

    - 目標：把電流調到最小讀數；聲音清脆均勻，無尖銳刺耳嘯叫、無嗡嗡異響。

    - 20kHz常規空載電流參考：0.4?1.0A；15kHz一般0.6?1.2A；40kHz會更小。

5. 如果旋轉旋鈕到兩頭，電流依舊很大、直接過載報警：

    - 立刻松開測試鍵，停止測試。

    - 檢查：螺絲有沒有鎖緊、接觸面有無雜質、焊頭/變幅桿有無裂紋、頻率是否匹配。

6. 調到電流最低點后，鎖緊調諧旋鈕鎖帽，調諧完成。

> 易錯點：

> - 不要把電流調到最大，很多新手搞反；諧振點就是空載電流最小點。

> - 點按測試，每次1?2秒，不要長時間空打超聲，避免換能器發熱。

 二、自動追頻機型（數字機，無手動調諧旋鈕）

1. 同樣保證焊頭懸空，不接觸工件。

2. 面板找到【自動調諧 / Auto?tune】功能。

3. 按下自動調諧，設備會自動掃頻，幾秒鐘完成匹配，屏幕顯示諧振頻率、空載電流。

4. 調諧結束，看是否提示調諧成功；如果報調諧失敗，排查鎖緊、接觸面、焊頭裂紋。

 調諧完成后的驗證

調諧完成后，再點一次音波測試確認：

- 空載電流依舊很小，聲音干凈；

- 不出現過載報警；

才可以下降機頭，設置焊接參數做試焊。

 什么情況必須重新調諧

1. 更換焊頭、更換變幅桿；

2. 焊頭修模打磨之后；

3. 換能器、變幅桿拆裝過；

4. 機器經過長途搬運震動之后。

 常見故障

1. 調諧怎么調電流都下不來

→ 螺紋沒鎖緊、結合面有顆粒雜質、焊頭開裂、焊頭頻率和機器不匹配。

2. 調諧空載正常，一壓產品就過載

→ 調諧沒問題，大概率焊頭不平、工裝干涉、產品頂住焊頭，或者工藝參數振幅壓力設置過大。
