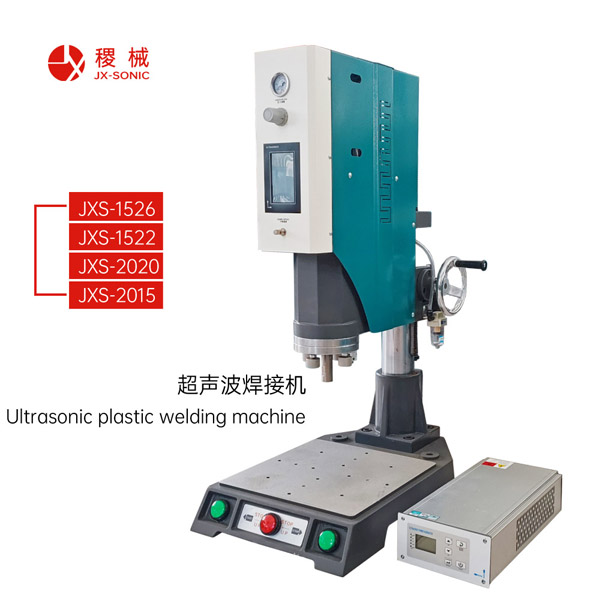

超聲波塑料熔接機工作原理（適配JXS?SONIC機型）

 本質：電能→高頻機械振動→界面摩擦生熱→塑料熔融→保壓冷卻，實現分子熔合，不用膠水、螺絲

 常用頻率：15kHz、20kHz、30kHz（你這臺機器就是這幾類）

 一、能量轉換鏈路（四大核心部件）

1. 超聲波發生器（電箱）

把工廠50Hz普通市電，轉換成15/20kHz高頻電信號，同時做自動頻率跟蹤、振幅控制、保護報警。

2. 換能器（心臟）

依靠逆壓電效應，把高頻電信號，轉變成每秒上萬次的高頻機械振動（前后伸縮振動），輸出基礎振幅。

3. 變幅桿（增幅器）

放大/縮小換能器出來的振動振幅，匹配產品焊接需要；硬件決定最大振幅，屏幕百分比只能做微調。

 實際振幅公式：

工件實際振幅 = 換能器振幅 × 變幅桿放大比 × 焊頭放大比 × 屏幕設置百分比

4. 焊頭（上模/Horn）

把放大后的高頻振動，傳遞壓到塑料產品表面，能量集中到兩個塑料的結合縫隙處。

 二、完整焊接4步過程

1. 壓緊（延時階段）

機頭下壓，焊頭壓住兩件塑料工件，氣缸施加焊接壓力，先壓緊再啟動超聲波，防止空振。

2. 發振熔接（熔接時間）

焊頭帶來每秒上萬次高頻振動；振動能量集中在兩件塑料的接觸面（導能筋位置），塑料分子劇烈摩擦，局部瞬間生熱，接觸面塑料熔化；熱量只集中在焊縫，工件整體不會發燙。

3. 停止振動

達到設定時間/能量/深度，超聲波停止發振。

4. 保壓定型（保壓時間）

氣缸繼續壓住產品，熔融塑料冷卻凝固，塑料分子互相交織在一起，兩件工件熔合成一個整體，完成焊接；保壓結束機頭抬起取件。

 重點：只可以焊接熱塑性塑料（ABS、PP、PC、PA等）；熱固性塑料不能熔接。

 三、關鍵概念：導能筋（能量導向筋）

產品結合面一條凸起小筋條，振動時應力集中在筋條位置，優先熔化；沒有導能筋，容易虛焊、飛邊大、焊接不穩定，是產品設計關鍵點。

 四、通俗總結

 相當于：高頻快速“搓動”塑料接縫，靠分子摩擦把接縫塑料熔化成漿，壓緊冷卻后粘在一起；不是加熱焊頭烤化塑料，是工件自身摩擦發熱。

 五、優點

- 速度快：0.1?1秒完成焊接；

- 無耗材，不用膠水、螺釘；

- 焊縫強度高，可以做到密封防水；

- 局部發熱，工件外觀不容易大面積燙傷。

 六、簡單區分三個核心部件作用速記

- 換能器：電→振動；

- 變幅桿：放大振動幅度；

- 焊頭：把振動傳到產品上。
